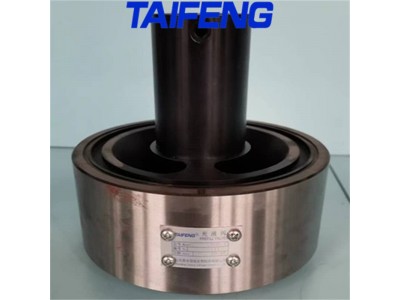

STF-H160蝶形截止阀泰丰生产充液阀

 STF系列充液阀属于截止阀类，主要用于各类油缸塞腔的大流量充液或排液，以提高其空程速度和回程速度。它可通过高压法兰叠加安装于管路中，故安装维修都非常方便，可替代进口产品。本系列充液阀为常闭式，其工作原理与液控单向阀相似，流向A→B可自由流动，而流向B→A是可控的，当X口有控制压力时，单向阀打开，B→A通。当X口泄压时，单向阀关闭，B→A不同。

STF充液阀特点

1.开启压力低，自吸性能好

2.流道设计通畅，流阻小

3.控制压力低，复位可靠

4.中间法兰安装连接形式，维修方便

5.结构紧凑，外形尺寸较小

STF充液阀技术参数

油口	A	B	X
额定压力（bar）	350	350	≤80
开启压力(bar)	0.2
工作介质	矿物油型液压油
油温范围(℃)	-20~+60
粘度范围(m㎡/s)	2.8~380
油液清洁度	油液允许污染度NAS 1638第9级，我们推荐过滤器过滤比

STF充液阀通径流量

流量 Dg(mm)	25	32	40	50	63	80	100	125	160
Q（L/min）	100	160	250	400	630	1000	1600	2500	4000
